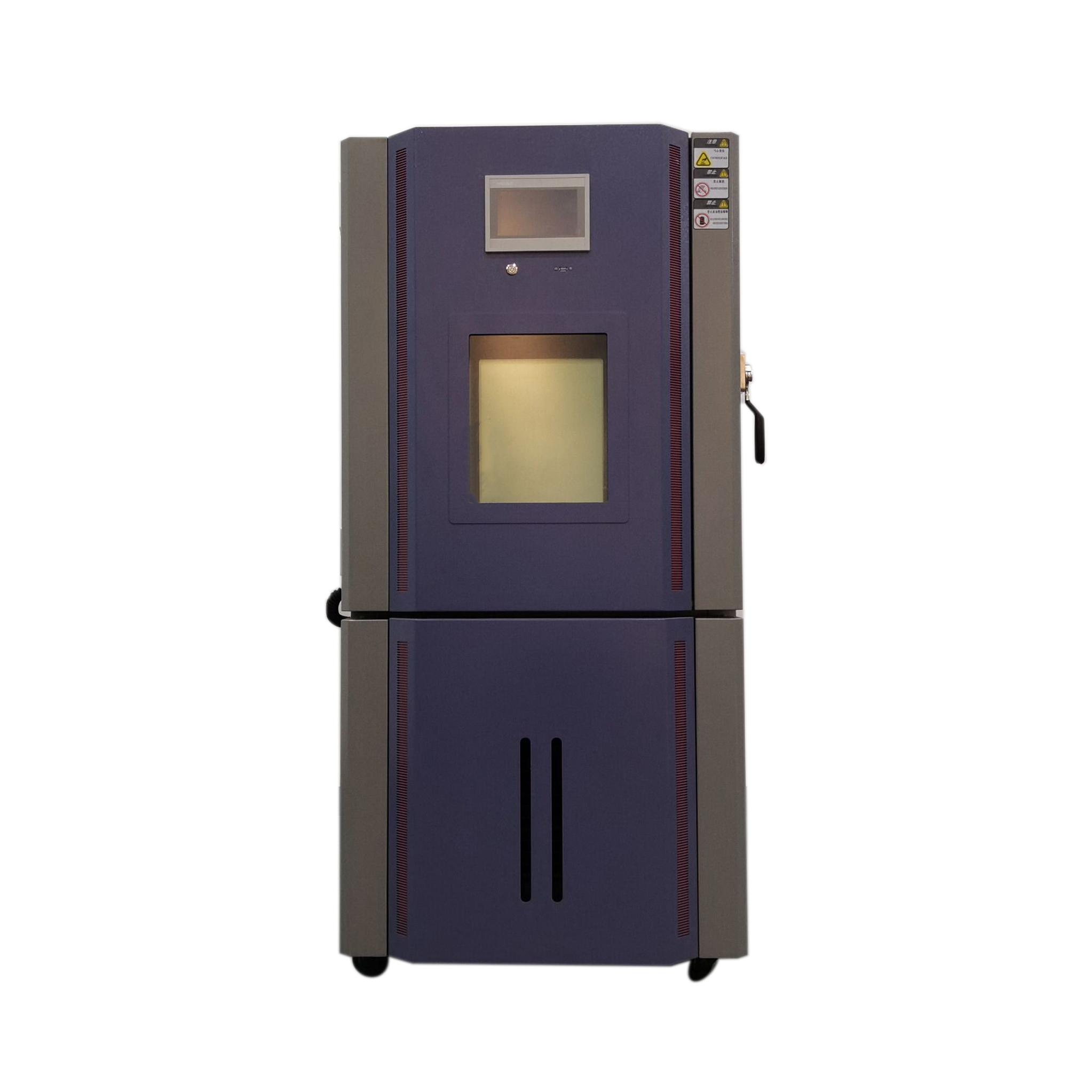

高低温测试箱
一、用途介绍：
本试验箱提供高温、低温的模拟环境，以检测橡胶、塑料、电子产品等测试前后的材质及强力的减衰程度。本机亦可模拟货柜环境，以检测橡胶、塑料在高温高湿下，褪色、收缩的情形。试验各种材料耐热、耐寒、耐干性能。适合电子、电器、电池、大学、研究所、检验检疫局、纸品、食品、车辆、汽配零部件、金属、化学、建材等行业工厂单位品管检测之用。
二、技术参数：
项目 | 说明 | ||
产品基本介绍 | |||
名称 | 高低温试验箱 | ||
型号 | GDHW-E | ||
满足标准 | GB11158 高温试验箱技术条件 GB10589-89 低温试验箱技术条件 GB10592-89 高低温试验箱技术条件 GB/T2423.1-2008 低温试验箱试验方法 GB/T2423.2-2008 高温试验箱试验方法 GB/T2423.22-2002 温度变化试验方法 IEC60068-2-1.1990 低温试验箱试验方法 IEC60068-2-2.1974 高温试验箱试验方法 GJB150.3 高温试验 GJB150.4 低温试验 | ||
描叙用途 | 本试验箱提供高温、低温的模拟环境，以检测橡胶、塑料、电子产品等测试前后的材质及强力的减衰程度。本机亦可模拟货柜环境，以检测橡胶、塑料在高温高湿下，褪色、收缩的情形。试验各种材料耐热、耐寒、耐干性能。适合电子、电器、电池、大学、研究所、检验检疫局、纸品、食品、车辆、汽配零部件、金属、化学、建材等行业工厂单位品管检测之用。 | ||
特点 | 完美造型设计 高质感外观 设备噪音小 操作简单 安全可靠 | ||
实验设备禁止事项 | 1.易燃、易爆、易挥发性物质试样进行试验或储存 2.腐蚀性物质试样进行试验或储存 3.生物试样的试验或储存 4.强电磁发射源试样的试验或储存 | ||
性能指标 | |||
箱内容积 | 50L/70L/100L/150L/200L | ||
温度范围 | -70℃ ~ +150℃ | ||
控制稳定度 | 温度≤±0.5℃； | ||
分布均匀度 | 温度≤±2℃； | ||
升温时间 | 平均2~5℃/分，非线性空载升温 | ||
降温时间 | 平均0.7~1℃/分，非线性空载降温 | ||
温度极限 | 最高温度 +150℃；最低温度 -70℃ | ||
箱体结构 | |||
箱体结构形式简介 | 整体分为，试验室、电控柜、机仓三个组合而成：左侧上方为试验室，由保温层试验室内胆组成，向左单开门型式出入；电控柜位于右侧，面板主要由温度控制仪、开关按扭、故障保护指示灯组合而成；机仓置于试验室下方，由过滤器、电磁阀、线路部分、压缩机等配件组成。 | ||
外壳材质 | 钢板烤漆 | ||
内箱材质 | SUS#304不锈钢板; | ||
保温材质 | 100mm 硬质聚氨脂泡沫或玻璃纤维，耐燃防火，符合环境要求 | ||
箱门 | 铰链式单开门，为了防止低温试验时门框和门的边沿凝露或结霜，门框和门的边沿设置有电热除霜装置； | ||
密封 | 试验箱的大门及边框密封采用双重硅橡胶条，耐高低温，抗老化，密封性能良好 | ||
观察窗 | 单开门上附有发热防汗 3 层真空大型玻璃观察视窗，任何试验时，表面无结霜及凝露现象。 | ||
照明 | LED AC220V 节能灯 1 个，安装在视窗上，防爆防潮 | ||
测试孔 | 机体配Φ50mm 孔 1 个，软塞和孔盖各 1 只。可供外接测试电源线或信号线使用。（可定制Φ100mm 电缆测试孔） | ||
脚轮 | 机器底部采用 4 组高品质可固定式万向活动轮（方便移动）及平水脚杯（调整机身平衡） | ||
运风循环系统 | |||
电机 | “翊正”同步异声静音电机 | ||
运风方式 | 采用耐高温循环风机，电机安装在内箱外，不锈钢加长轴心延伸到箱内， 在长轴的尾端安装多翼式扇叶铝合金风轮。 特殊隔热措施及散热系统提高了电机的安全性，电机自带高温自保功能。 特殊可调百页送风循环系统，保证箱内温度均匀性。
| ||
控制系统 | |||
控制方式 | 平衡调温调湿控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于热湿损耗量，故能长期稳定的使用。 | ||
控制器特点 | 自主研发设计 可程式控制器 液晶、彩屏显示 触控式莹幕直接按键型 温湿度同时可程控器 中英文显示 7寸真彩大屏 高对比附可调背光功能之大型LCD液晶显示控制器。 | ||
控制器规格 | 精度:温度±0.1℃、湿度±1%R.H 分辨率:温度±0.1,湿度±0.1%R.H. 具有上下限待机及警报功能 温湿度入力信号选择PT 100Ω×2（干球及湿球） 9组P.I.D控制参数设定,P.I.D自动演算 干湿球自动校正 | ||
画面显示功能 | 采画面对谈式,无须按键输入, 屏幕直接触摸选项 温湿度设定（SV）与实际（PV）值直接显示 可显示目前执行程序号码,段次,剩余时间及循环次数 运转累计时间功能 温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能 具单独程序编辑画面,每页最少可输入5个段次温湿度及时间 中英文可任意切换。 故障提示画面显示。 屏幕可作背光调整 屏幕显示保护功能可作定时，TIMER或手动关闭设定. | ||
程序容量及控制功能 | 可使用的程序组:最大120个PATTEN 可使用的记忆容量:共1200 SEGMENTS 可重复执行命令:每一个命令可达999次 程序之制作采对谈式,具有编辑、清除、插入等功能 SEGMENTS时间设定0～99Hour59Min 具有断电程序记忆,复电后自动启动并接续执行程序功能 程序执行时可实时显示图形曲线 具有预约启动及关机功能 具有日期,时间调整功能 按键及画面锁定（LOCK）功能 | ||
保护装置 | |||
保护装置 | 1.过零点闸流体功率控制器 | ||
2.加热空焚保护开关 | |||
3.压缩机超压保护开关 | |||
4.压缩机过载过流保护开关 | |||
5.缺相保护开关 | |||
6.无熔丝过载保护器 | |||
7.水箱缺水保护开关 | |||
8.加热加湿快速保险 | |||
安装补充说明 | |||
使用电压 | 220V±10% 50HZ | ||
