产品描述
多功能固定床
连续流动反应器/固定床反应装置
PRODUCT INTRODUCTION
| 固定床反应装置设备 | |
| 型号 | 类型 |
| CFRF | 落地式固定床反应装置 |
| CFRD | 桌面式固定床反应装置 |
| CFRL | 滴流床反应装置 |
| CFRM | 微通道反应装置 |

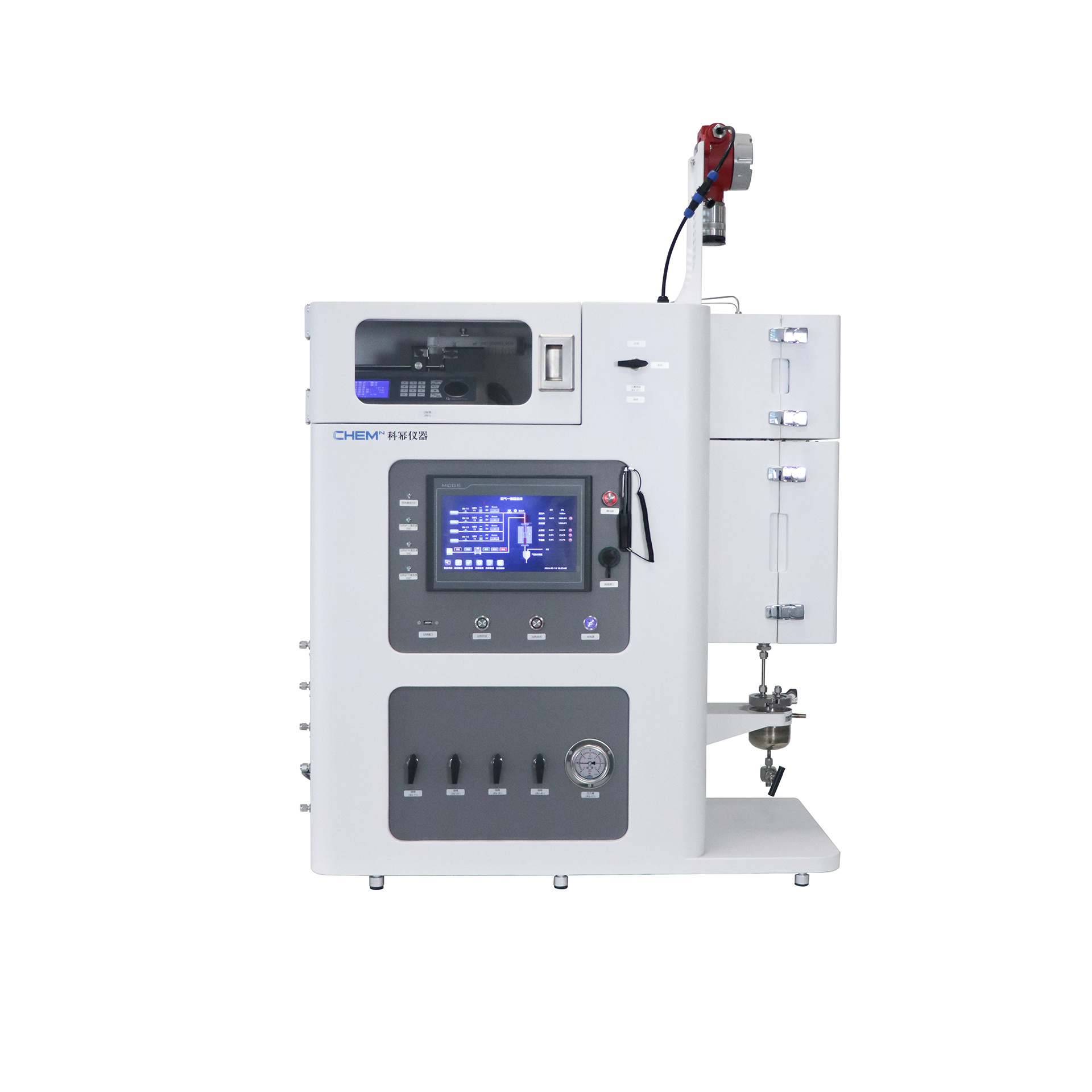

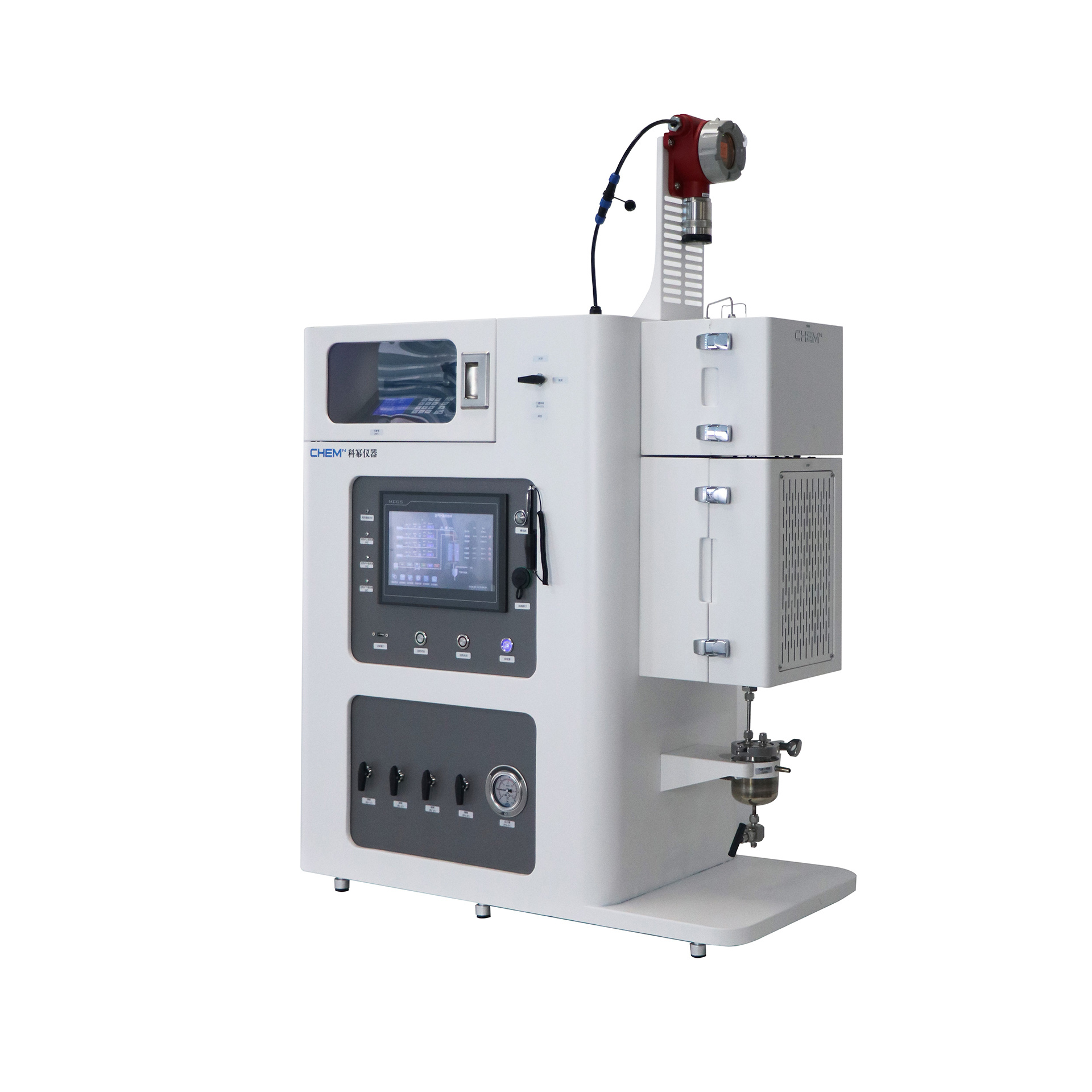

多功能桌面式固定床
桌面式固定床是一套手/自一体化控制的多功能桌面式固定床，具有小的系统死体积，并能够实现对实验条件的精确控制，能确保实验的重现性和灵敏性。装置采用分布式控制系统解决方案，具有高的稳定性和安全性。此外，装置采用了模块化的设计理念，经过简单的扩展或升级，即能胜任更多催化剂评价、膜性能研究等方向，非常适合于连续流动反应的动力学的研究，反应条件摸索，工艺条件优化。
优势及特点
模块化设计：基于用户对流量控制、温度、压力、腐蚀性、自动化程度等实际需求，对材料、设备、仪表、工艺流程、分析仪器(如GC、 电导率仪)进行模块化选型与设计。
手/自一体化控制：硬件控制系统采用德国西门子PLC模块和10.2寸的MCGS触摸屏，通过深度定制开发操作系统，操作更为便捷。DCS界面包括工艺流程、流量、温度等显控画面和数据趋势图等。
多重安全保护：操作系统中参数范围可设定，防止参数的误输入;压力或温度超出限制，控制系统将自动启动相关保护措施，并发出信息提醒用户处理;配有安全阀，以防系统超压。
技术参数：
| 主要设计参数 | 设计温度（℃） | 800 |
| 设计压力（Bar） | 100 | |
| 反应器参数 | 催化剂装填量（mL） | 0.5~5 |
| 恒温段长度（mm） | 依客户要求 | |
| 反应器材质 | 不锈钢316L、哈氏合金C-276、英科耐尔600等（依客户要求） | |
| 进料系统 | 气体/液体进料流数量 | 1，2，4 或依客户要求 |
| 气体质量流量控制器 | 七星/布鲁克斯等品牌质量流量控制器，5SCCM-10SLM， 准确度±1.5%FS，重复精度±0.2%FS | |
| 高压计量泵 | 康诺/上海三为/杭州精进等品牌计量泵，0-10mL/min, 出口压力0-42Mpa，控制精度1% | |
| 后处理系统 | 冷却/保温设备 | 盘管式或者夹套式（根据需求进行选型） |
| 在线液体取样和补偿 | 人工、半自动、全自动 | |
| 产物分析 | 离线、在线气相色谱或质谱可选 | |
| 系统参数 | 系统供电 | 200 - 240 V /AC，50 - 60 Hz |
| 系统尺寸（cm） | 约65*100*90 | |
| 系统重量（kg） | 约180 | |
| 控制系统 | 硬件控制系统采用德国西门子PLC模块和10.2寸的MCGS触摸屏， 深度定制开发操作系统。 DCS界面包括工艺流程、流量、温度等 显控画面和数据趋势图等。 |
