产品描述
间歇型实验涂布机

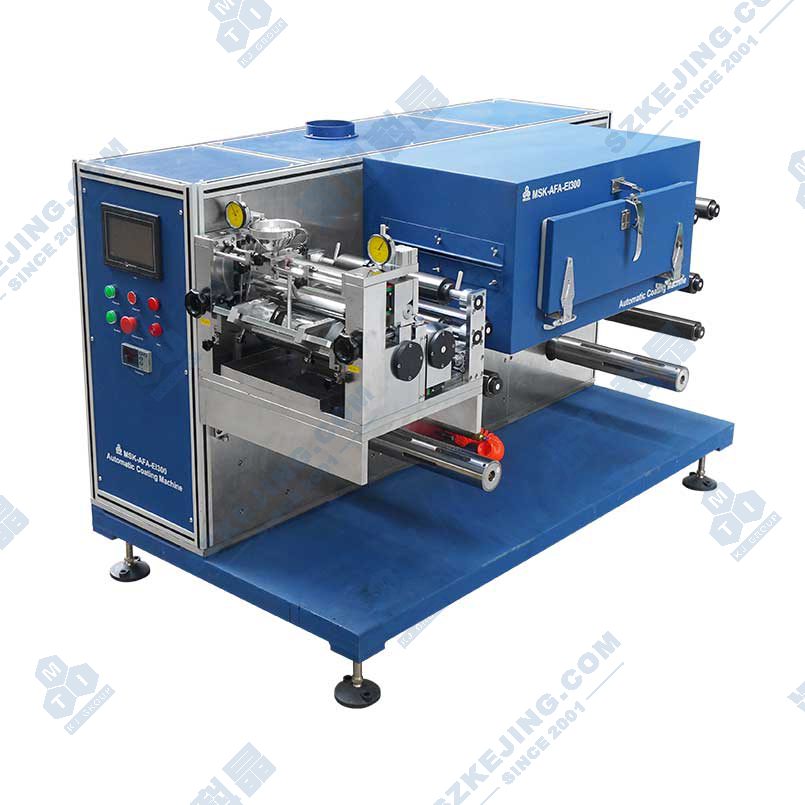

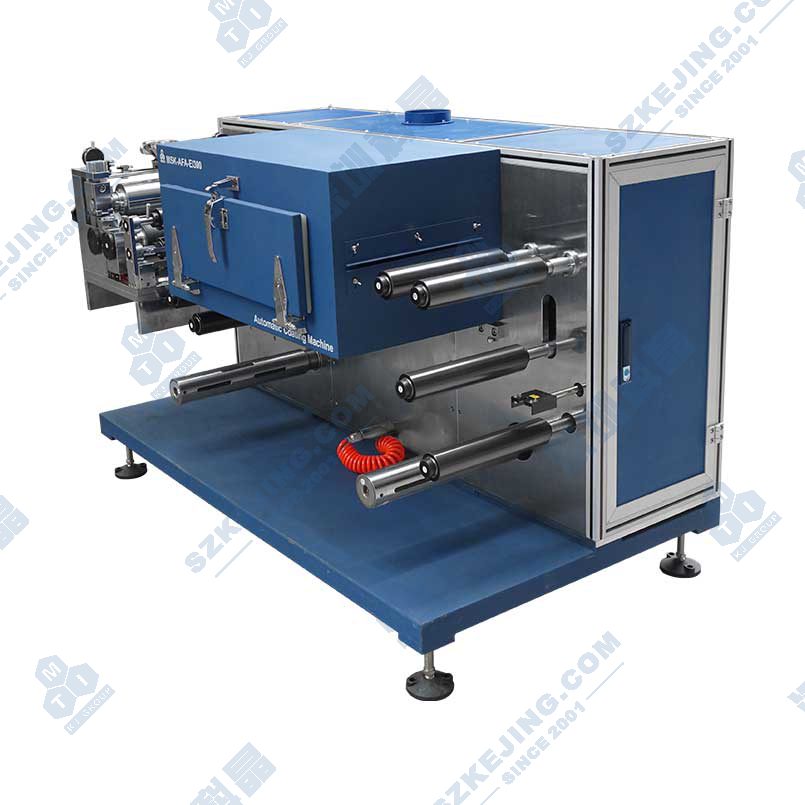

MSK-AFA-EI300型刮刀三辊转移式涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，涂布面密度精度±1.5%，150℃热风烘箱，适用于8-30μm厚金属基材，含浆料搅拌、收卷纠偏功能，可选配NMP处理、等离子清洗。
| 功能特点 |
|---|
- 转移涂布：
1、 较宽的涂布窗口，适应多种涂布场景，尤其适用于前期研发阶段；
2、可实现连续和间歇涂布;
3、逗号刮刀计量，刮刀高度手工调节，涂布精度高;
4、手工调节涂布宽度；
5、料盒含搅拌功能。 - 基材张力控制，走带稳定，配置收卷纠偏装置；
- 热风式烘箱，上、下双面吹风，干燥效果优质；
- PLC控制，HMI操作，方便易用；
- 可选配剂处理装置。
| 技术参数 | |
|---|---|
| 电源 | 单相AC220V±10%，频率50Hz，功率5KW |
| 气源 | 0.5-0.8MPa压缩空气 |
| 涂布类型 | 连续涂布、间歇涂布 |
| 适用体系 | 正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料 |
| 导辊幅宽 | 300mm |
| 基材幅宽 | Max.280mm |
| 涂布宽度 | 50～260mm，可通过挡板调节 |
| 机械速度 | 0.01-0.7m/min |
| 涂布速度 | Max.0.3m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm） |
| 涂布钢棍 | Ф100mm，表面镀铬，圆跳动≤3μm（机械千分表测量） |
| 涂布胶辊 | Ф100mm，表面三元乙丙橡胶 |
| 胶辊移动 | 气缸驱动 |
| 涂布刮刀 | Ф100mm，表面镀铬，单刃 |
| 刮刀调节 | 手动调节，千分表显示精度1μm |
| 涂布厚度 | 连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求） 间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求） 精度：≤±3μm(参考，不含边缘异常区域，取样测量标准见产品评估) |
| 面 密 度 | ≤±1.5%（不含箔材，不含边缘异常区域，取样测量标准见产品评估） |
| 涂布长度 | 涂层长度10～5000mm，留白长度10～500mm，精度±1mm |
| 两面对齐 | ±0.5mm（长度方向） |
| 料盒容积 | 约0.7L(涂布宽度160mm) |
| 干燥单元 | 单节长度0.8m，共1节（标配为热风干燥）定 |
| 干燥温度 | Max.150℃,均匀性±5℃（工作位置，首尾除外），可设定 |
| 进 风 | 离心风机，风量198 m^3⁄h ，功率50W |
| 排 风 | 离心风机，风量570 m^3⁄h ，功率200W，接口：5寸铝箔风管 |
| 加 热 箱 | U型加热管，共4KW |
| 张力控制 | Max.60N |
| 收放卷径 | Max.Ф250mm |
| 收放卷芯 | 3英寸胀轴 |
| 操作方向 | 沿箔材传递方向，右侧为操作侧 |
| 设备尺寸 | L1650*W950*H1050mm |
| 重量 | 约1000 kg |
