产品描述

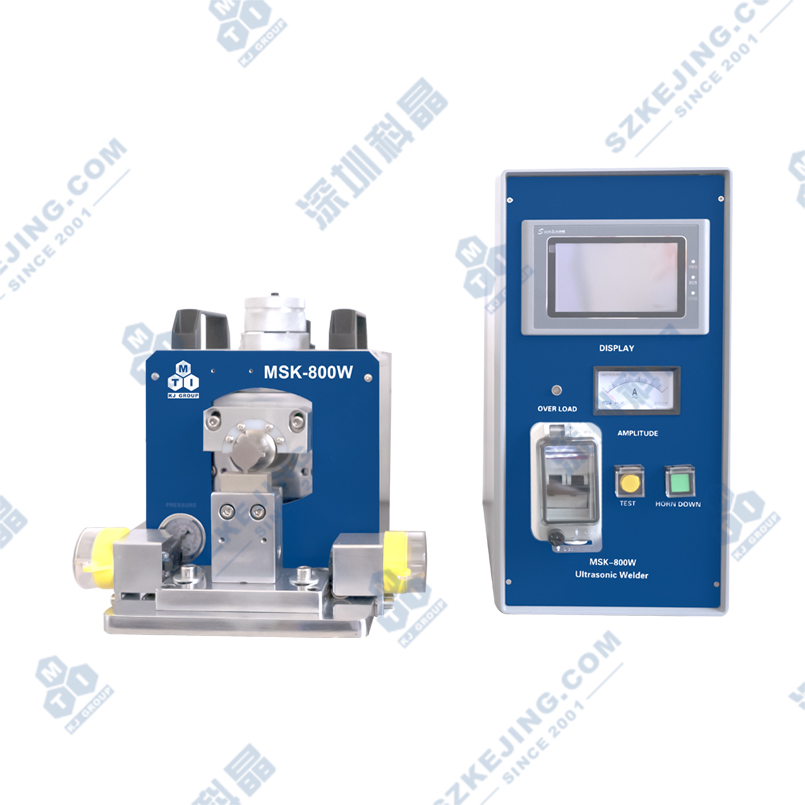

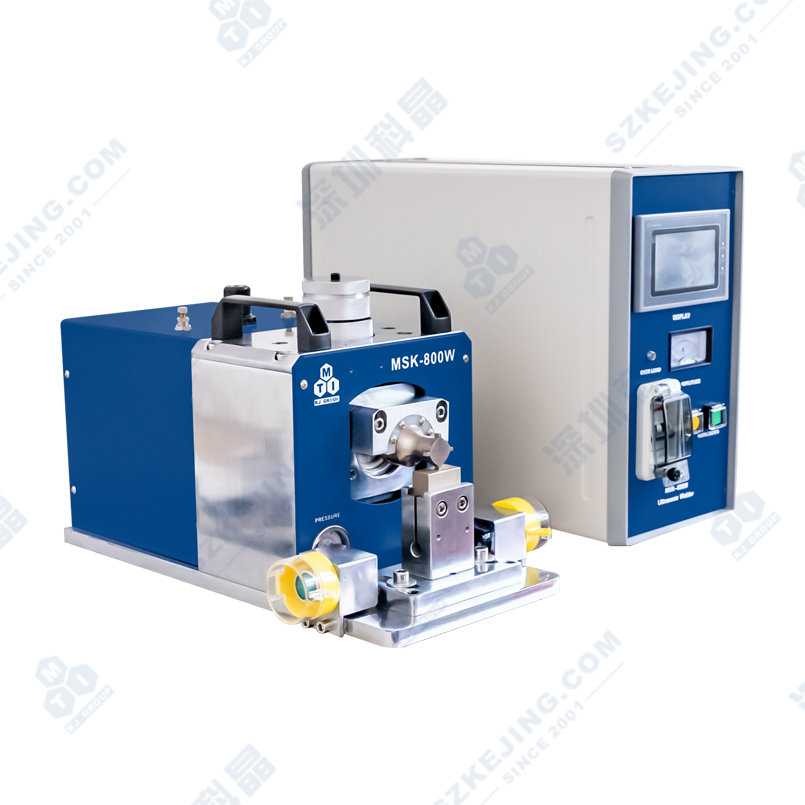

智能超声波点焊机
MSK-800W 双按钮式氩气版带PLC智能超声波点焊机可以在手套箱环境中操作使用。可应用于金属箔材进行层叠焊接，可应用于锂离子电池、镍氢电池、镍铬电池以及各种二次电池焊接工艺。设备电源甄选优质电子元器件，功率稳定，焊接一致性好。整体设备设计紧凑，HMI 实现参数调节，方便易用。
| 功能特点 |
|---|
- 内部采用稳压电路，焊接输出功率稳定，焊接一致性好；
- 焊接功率强劲，焊接牢固，内阻低，不虚焊；
- 可实现最多可达 20 层铜箔层叠焊接（视电池铜箔、厚度及极耳厚度决定）；
- 焊接模具采用特种磨具钢材，耐磨性好，使用寿命长；
- HMI 操作，数字化设置，方便易用；
- 可以在手套箱氩气环境中操作使用。
| 技术参数 | |
|---|---|
| 电 源 | 单相AC110V/220V（通过电箱拨动开关调整电压），频率50Hz/60Hz，总功率约800W |
| 气 源 | 0.5-0.8MPa干燥压缩氩气 |
| 工作环境 | 手套箱内环境（水氧≤1ppm），无振动和电磁干扰 |
| 焊接功率 | 50~800W 可调（调节焊接振幅0~100%，输出功率会随之改变） |
| 超声频率 | 40KHz±10% |
| 焊接时间 | 小于0.4s，可调节 |

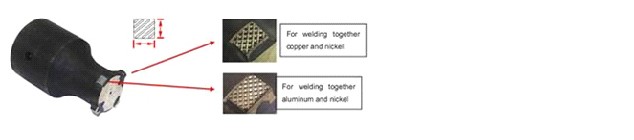

| 焊头焊座 |  标准焊接模具面积：3*6MM 标配两套焊头焊座。 （用于锂电池电芯正极和负极极耳焊接） |
| 焊接工艺一 | 用于焊接纯铝带 0.10mm+纯铝箔 0.016mm 20 层以内焊接 |
| 焊接工艺二 | 用于焊接纯镍带 0.10mm+铜箔 0.009mm 20 层以内焊接 |

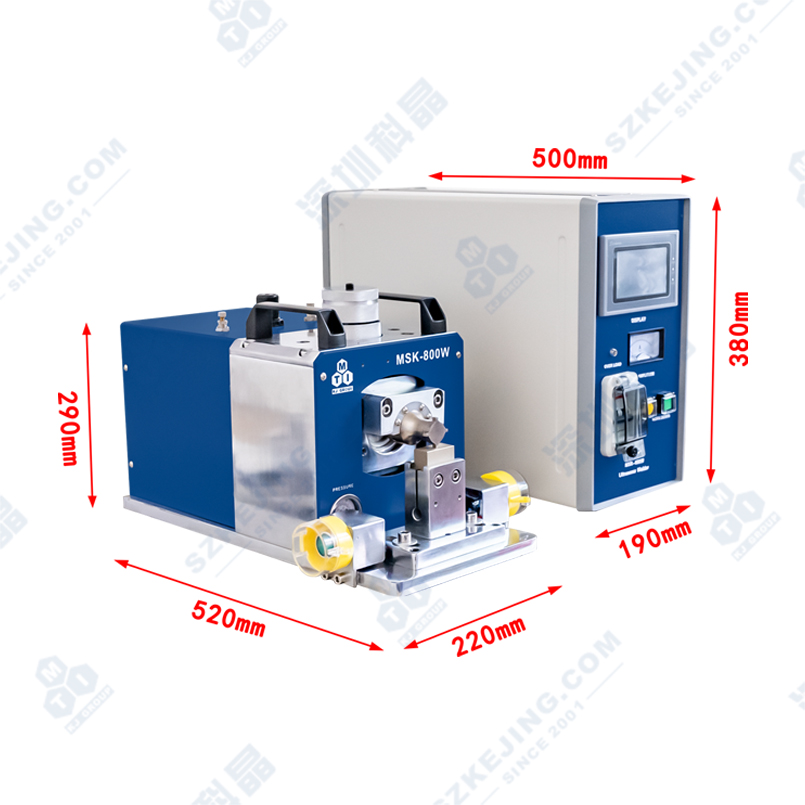

| 设备尺寸 | 工作部约L520*W220*H290mm 控制箱约L500*W190*H380mm |
| 箱内外转接 | 通过KF40馈通法兰转接到手套箱内（工作部放置在箱内，控制箱放置在箱外） |
| 启动方式 | 双按钮启动 |
| 重 量 | 约 52.5 KG |
