产品描述
软包电池真空注液封口机
MSK-113-PVM软包电池真空注液封口机是一款应用于软包装电池真空注液、真空静置和真空预封口工艺的设备；该设备桌面式设计，可在手套箱内使用，是实验室和研究院所软包电池样品制作的理想之选。
| 功能特点 |
|---|
- 高真空度条件下进行真空注液，可实现电解液对极片的充分浸润，缩短静置时间；
- 储液罐内胆方便拆卸清洗；
- 注液速度可调，防止注液时电解液飞溅；
- 高精度注液泵由PLC控制，确保注液精度；
- 缓存罐液位报警功能，防止因罐内液体过多外溢；
- 设备装有门禁，开门无法动作，保证操作者的安全；
- 设备桌面式设计，操作简易；
- 一体式设计，设备小巧，可按传统工艺在手套箱内使用，也可在干燥房内使用。
| 技术参数 | |||||
|---|---|---|---|---|---|
| 电 源 | 单相AC220V±10%，频率50/60Hz (可定制AC110V)，功率0.8KW | ||||
| 气 源 | 0.5～0.8MPa压缩空气或惰性气体（若在手套箱内使用建议用惰性气体） | ||||
| 适用电池 | Max.L180*W180*T12mm（包含气袋），详见电池尺寸图 | ||||
| 封口长度 | 封头长度190mm，有效封口长度Max.180mm | ||||
| 封边宽度 | 2～10mm，标配封边宽度6mm | ||||
| 封口厚度 | 0～0.5mm | ||||
| 封口压力 | Max.70Kg·f（0.6MPa） | ||||
| 封头温度 | Max. 220℃，可自由设定 | ||||
| 热封时间 | 0～99s可调，建议设定5～6s | ||||
| 真 空 度 | 可调节，最高到-95KPa（在标准大气压下测得，客户自备真空源） | ||||
| 注 液 泵 | 配置高精度注液泵，真空注液精度可参考“注液精度表”，注液量和注液速度PLC可设定 | ||||
| 注液精度 | 注液量 | 5g | 50g | 100g | |
| 注液精度 | ±1.5% | ±1% | ±0.8% | ||
| 介质：电解液（N8Y01）；注液泵转速为100r/min，转移泵转速为200r/min，注液真空-80KPa | |||||
| 注液时间 | 标定时间：2 min之内 软包电池注液量50g的注液时间3 min之内 （所有时间数据仅供参考，以实际为准） | ||||
| 管道规格 | 输液管（PTFE）外径Φ3mm内径Φ2mm，注液泵管（BPT）外径Φ5mm内径Φ3mm 转移泵管（BPT）外径Φ6.4mm径Φ3.2mm | ||||
| 缓 存 罐 | 储液Max.150ml | ||||

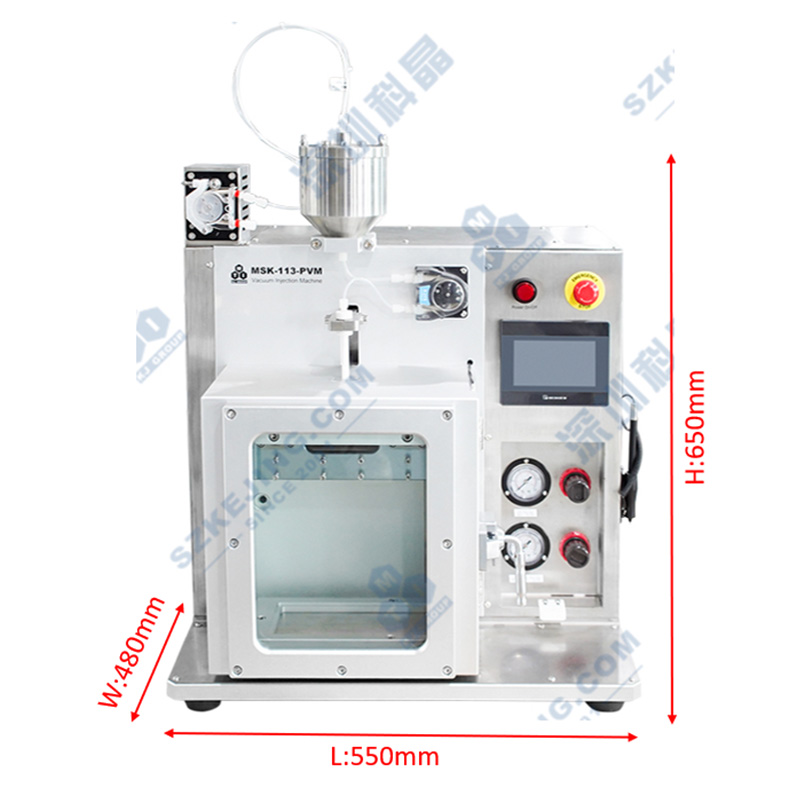

| 设备尺寸 | L550*W480*H650mm | ||||
| 重 量 | 约76Kg | ||||
